HSS
konwencjonalna stal szybkotnąca
24P
przelotowy
NGSt
wymiary narzędzi wg NGSt

NGSt

Do gwintów trapezowych Tr.

Zastosowanie
  • P
    Stale i staliwa
  • M
    Stale nierdzewne
  • K
    Żeliwa
  • N
    Materiały nieżelazne
  • S
    Superstopy żaroodporne
  • H
    Materiały hartowane

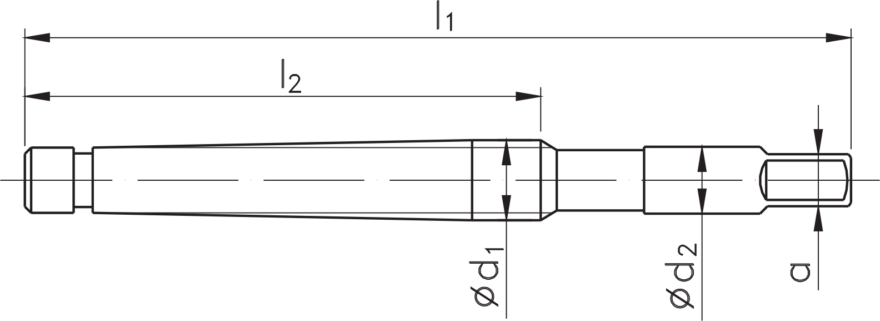

Wymiary
Index
Kierunek gwintu
ød1
P
Tolerancja średnicy podziałowej
l1
l2
l3
ød2
a
Średnica otworu
G1-701002-8009
RH
Tr 10x2
2
7H
115
76
7
5,5
8
G1-751002-8009
LH
Tr 10x2
2
7H
115
76
7
5,5
8
G1-701002-8008
RH
Tr 10x1,5
1,5
7H
100
45
7
5,5
8,5
G1-751002-8008
LH
Tr 10x1,5
1,5
7H
100
45
7
5,5
8,5
G1-701002-8015
RH
Tr 12x3
3
7H
155
104
8
6,3
9
G1-751002-8015
LH
Tr 12x3
3
7H
155
104
8
6,3
9
G1-701002-8014
RH
Tr 12x2
2
7H
120
74
8
6,3
10
G1-751002-8014
LH
Tr 12x2
2
7H
120
74
8
6,3
10
G1-701002-8019
RH
Tr 14x3
3
7H
160
104
10
8
11
G1-751002-8019
LH
Tr 14x3
3
7H
160
104
10
8
11
G1-701002-8018
RH
Tr 14x2
2
7H
130
74
10
8
12
G1-701002-8024
RH
Tr 16x4
4
7H
200
132
11,2
9
12
G1-751002-8018
LH
Tr 14x2
2
7H
130
74
10
8
12
G1-751002-8024
LH
Tr 16x4
4
7H
200
132
11,2
9
12
G1-701002-8022
RH
Tr 16x2
2
7H
135
74
11,2
9
14
G1-701002-8032
RH
Tr 18x4
4
7H
205
132
12,5
10
14
G1-751002-8022
LH
Tr 16x2
2
7H
135
74
11,2
9
14
G1-751002-8032
LH
Tr 18x4
4
7H
205
132
12,5
10
14
G1-701002-8030
RH
Tr 18x2
2
7H
140
74
12,5
10
16
G1-701002-8034
RH
Tr 20x4
4
7H
210
132
14
11,2
16
G1-751002-8030
LH
Tr 18x2
2
7H
140
74
12,5
10
16
G1-751002-8034
LH
Tr 20x4
4
7H
210
132
14
11,2
16
G1-701002-8037
RH
Tr 22x5
5
7H
250
165
16
12,5
17
G1-751002-8037
LH
Tr 22x5
5
7H
250
165
16
12,5
17
G1-701002-8033
RH
Tr 20x2
2
7H
145
74
14
11,2
18
G1-751002-8033
LH
Tr 20x2
2
7H
145
74
14
11,2
18
G1-701002-8035
RH
Tr 22x3
3
7H
185
104
16
12,5
19
G1-701002-8042
RH
Tr 24x5
5
7H
255
165
18
14
19
G1-751002-8035
LH
Tr 22x3
3
7H
185
104
16
12,5
19
G1-751002-8042
LH
Tr 24x5
5
7H
255
165
18
14
19
G1-701002-8040
RH
Tr 24x3
3
7H
190
104
18
14
21
G1-701002-8047
RH
Tr 26x5
5
7H
265
165
20
16
21
G1-751002-8040
LH
Tr 24x3
3
7H
190
104
18
14
21
G1-751002-8047
LH
Tr 26x5
5
7H
265
165
20
16
21
G1-701002-8045
RH
Tr 26x3
3
7H
195
104
20
16
23
G1-701002-8052
RH
Tr 28x5
5
7H
270
165
22,4
18
23
G1-751002-8045
LH
Tr 26x3
3
7H
195
104
20
16
23
G1-751002-8052
LH
Tr 28x5
5
7H
270
165
22,4
18
23
G1-701002-8057
RH
Tr 30x6
6
7H
305
206
22,4
18
24
G1-751002-8057
LH
Tr 30x6
6
7H
305
206
22,4
18
24
G1-701002-8050
RH
Tr 28x3
3
7H
205
104
22,4
18
25
G1-751002-8050
LH
Tr 28x3
3
7H
205
104
22,4
18
25
G1-701002-8062
RH
Tr 32x6
6
7H
315
206
25
20
26
G1-751002-8062
LH
Tr 32x6
6
7H
315
206
25
20
26
G1-701002-8055
RH
Tr 30x3
3
7H
205
104
22,4
18
27
G1-751002-8055
LH
Tr 30x3
3
7H
205
104
22,4
18
27
G1-701002-8072
RH
Tr 36x6
6
7H
325
206
28
22,4
30
G1-751002-8072
LH
Tr 36x6
6
7H
325
206
28
22,4
30
